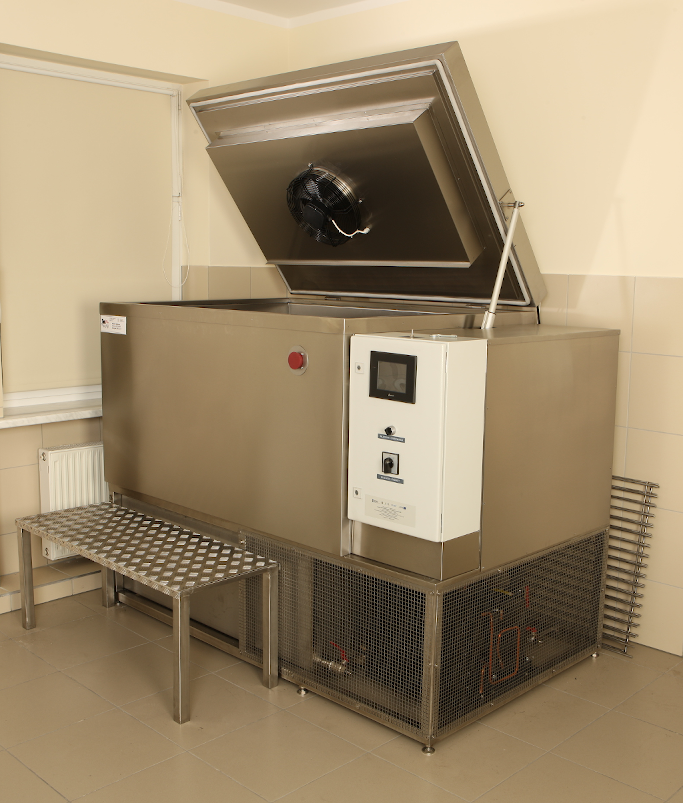

Komory Uni-mors do badania mrozoodporności LM-45; LM-120; LM-200 służą do przeprowadzania badania mrozoodporności materiałów budowlanych poddając je cyklicznemu zamrażaniu w powietrzu oraz rozmrażaniu w wodzie/powietrzu.
Komory umożliwiają wykonywanie badań wg poniższych norm:
|
PN-88-B06250 PN-85-B04500 PN-B-10106 PN-B-12016 PN-B-19306 PN-B-19307 PN-EN 1367 PN-EN 12371 PN-EN 1338 PN-EN 1348 ENV 12390-9 PN-EN 1348 PN-EN 722-2 PN-EN 772-18 WT-5 |
- badanie betonu - badanie zapraw stwardniałych - badanie mas tynkarskich do wypraw pocienionych - badanie cegły ceramicznej pełnej - badanie bloczków betonowych - badanie pustaków ściennych betonowych - badanie kruszywa - badanie kamienia naturalnego - badanie odporności betonu na środki odladzające - badanie klejów cementowych - badanie odporności betonu - kleje do płytek - badanie wyrobów silikatowych - badanie elementów murowych silikatowych - mieszanki związane cementem |
Podstawowe parametry techniczne
| Wymiary komory roboczej: | ||
|
LM-45 LM-120 LM-200 |
1000 x 540 x wys 400 mm 1250 x 680 x wys 600 mm 1500 x 680 x wys 600 mm |
(stały poziom wody do 230mm) (bezstopniowa regulacja lustra wody 300mm) (bezstopniowa regulacja lustra wody 410mm) |
| Wymiary zewnętrzne: | ||
|
LM-45 LM-120 LM-200 |
1600/1800 x 960 x wys 1350 mm 1850 x 1400 x wys 1550 mm 2100 x 1480 x wys 1700 mm |
(możliwość transportu przez drzwi 100 cm) (możliwość transportu przez drzwi 150 cm) (możliwość transportu przez drzwi 150 cm) |
| Dostępna wersja rozkładana na czas transportu i montażu. | ||
| Maksymalne obciążenie: | ||
|
LM-45 LM-120 LM-200 |
do 250 kg do 340 kg do 500 kg |
(do 45 próbek betonowych (10x10x10), do 8 pojemników na kruszywa) (do 120 próbek betonowych (10x10x10), do 12 pojemników na kruszywa) (do 200 próbek betonowych (10x10x10), do 20 pojemników na kruszywa) |
| Ilość półek: | ||
|
LM-45 LM-120 LM-200 |
1 półka 2 lub 3 półki 2 lub 3 półki |
|
Specyfikacja
- Komora wewnętrzna i zewnętrzna wykonana jest ze stali nierdzewnej AISI 304
- Rama konstrukcyjna w całości ze stali nierdzewnej AISI 304
- Izolację termiczną przestrzeni badawczej zapewniają płyty o gr. 100 mm z rdzeniem poliuretanowym pokrytym obustronnie blachą nierdzewną
- Konstrukcji części izolowanej termicznie pozbawiona jest mostków cieplnych
- Przylgnia pod uszczelką jest grzana w celu uniknięcia przymarzania uszczelki
- Stabilność temperatury +/-1 °C
- Zakres temperatur badawczych od -30 °C do +30°C
- Automatyczne prowadzenie cykli badawczych wg wymogów konkretnych norm lub procedur
- Możliwość ustawiania ilości cykli, rejestracja ilości wykonanych cykli badawczych (z pamięcią w momencie zaniku zasilnia)
- Rejestracja zmian temperatury w czasie (zapis elektroniczny z możliwością wykonania wykresu)
- Ciągła cyrkulacja powietrza w cyklach powietrznych zapewnia maksymalną jednorodność rozkładu temperatur (rozpływ powietrza od dołu ku górze za pomocą specjalnie ukształtowanego kanału)
- Woda pracuje w obiegu zamkniętym
- W fazie mrożenia woda w zbiorniku buforowym jest zabezpieczona przed zamarzaniem
- Zbiornik buforowy wyposażony jest w stabilizację temperatury wody
- Ilość wody w zbiorniku buforowym kontrolują czujniki poziomu wody, które z wyprzedzeniem informują o konieczności uzupełnienia wody
- Zbiornik buforowy wyposażony jest w układ mieszający zapewniający jednorodność rozkładu temperatury w zbiorniku, aktualna temperatura kontrolowana jest przez czujkę temperaturową (użytkownik ma możliwość bieżącej i historycznej weryfikacji tego parametru)
- Woda ze zbiornika buforowego jest w sposób automatyczny wlewana do przestrzeni badawczej i dzięki specjalnemu układowi hydraulicznemu jest ciągle mieszana w celu utrzymania jednorodnego rozkładu temperatur w całej przestrzeni (regulacja poziomu wody jest bezstopniowa)
- Wysokość słupa wody jest w prosty i wygodny sposób zadawana z poziomu sterownika bez konieczności mechanicznej ingerencji w urządzenie w zakresie 50-410mm (zależnie od modelu)
- System automatycznego zamykania i otwierania pokrywy komory
- Istnieje możliwość zaprogramowania cykli badawczych o innych parametrach niż wynikające z podanych norm i procedur badawczych
- Załączamy instrukcje obsługi w języku polskim
- Dostępne są wersje rozkładane na czas transportu. Możliwość transportu przez drzwi o szerokości 100 cm.
- Możliwość montażu agregatu chłodzącego na zewnątrz budynku.
- Zapewniamy serwis gwarancyjny i pogwarancyjny z czasem reakcji od momentu zgłoszenia usterki do 24 godzin.
- Zasilanie 400V, 16/32 A
- Urządzenie posiada certyfikat CE oraz deklarację zgodności z dyrektywą niskonapięciowa 2006/95/WE oraz dyrektywą kompatybilności elektromagnetycznej 2004/108/WE
Nad przebiegiem cykli badawczych czuwa mikroprocesorowy swobodnie programowalny sterownik typu PLC wraz z panelem sterującym 7’’. System wizualizacji poprzez panel operatorski (kolorowy ekran dotykowy) podaje informacje o procesie na ekranie. Wizualizacja stanu procesu technologicznego na ekranie może zawierać między innymi:
- schemat technologiczny komory i jej podzespołów
- stany napędów
- wartości pomiarów i parametrów technologicznych
- stan procesu
- stany alarmowe
Oprogramowanie gwarantuje laborantowi prostą i wygodną obsługę maszyny badawczej poprzez intuicyjne zmiany parametrów badawczych takich jak: temperatura, czas, ilość cykli badawczych. W trakcie realizacji procesu badawczego rejestrowane są dane wynikowe. Program zapewnia możliwość dalszej obróbki danych w formie tabelarycznej lub graficznej (przenoszenie danych za pomocą pendrive’a w formacie excela).
Dostępne są pojemniki do badania kruszyw według normy PN-EN 1367-1 z blachy kwasoodpornej.
Warunki realizacji:
Termin realizacji: do 12 tygodni od otrzymania zlecenia
Gwarancja: 12 miesięcy z możliwością wydłużenia do 36 miesięcy
Uwagi:
Wymiary komór można dostosować indywidualnie do wymogów klienta. Komory dostępne z agregatami montowanymi na zewnątrz budynku jak i w obrysie komory.
