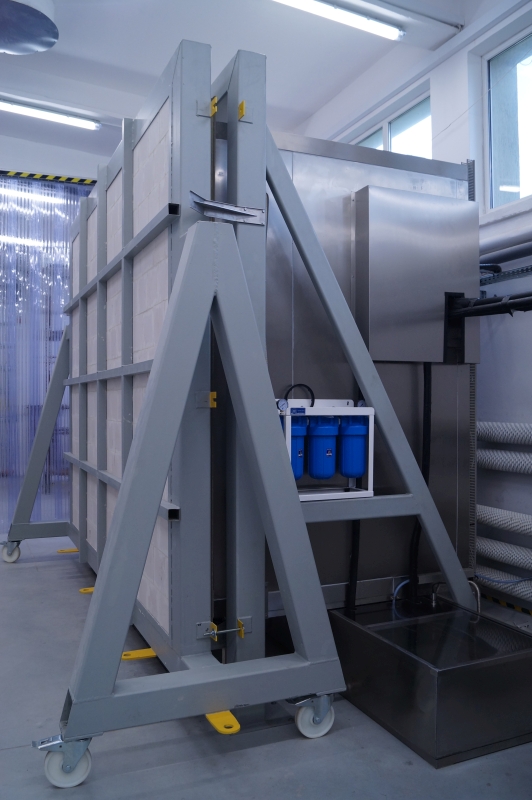

Komora badawcza KPB-800 do badań cieplno-wilgotnościowych systemów ociepleń oraz innych rozwiązań elewacyjnych składa się z komory posadowionej na ramie nierdzewnej, w której znajduje się zbiornik na wodę, obieg wody zamknięty z automatycznym dolewaniem w razie potrzeby, na boku znajduje się skrzynka elektryczna wraz z dotykowym panelem sterującym typu PLC, do maszyny dojeżdża rama badawcza na kółkach o wymiarach badanej próbki minimum 6m2.

W części badawczej maszyna jest izolowana od otoczenia płytami poliuretanowymi o grubości 100 mm. Poszycie wewnętrzne i zewnętrzne komory wykonane z blachy nierdzewnej. Na ścianie umieszczono kanały umożliwiające swobodny przepływ powietrza, wymuszany przez specjalne wentylatory o wysokiej sprawności energetycznej i odporności na zmienne i ekstremalne warunki cieplno-wilgotnościowe. W kanale wewnątrz komory  usytuowano również lamelowy wymiennik ciepła oraz układ suszący. W dolnej części przestrzeni badawczej umieszczono zasyfonowany spływ odprowadzający nadmiar skroplonej wilgoci.

Dostęp do przestrzeni badawczej możliwy jest przez drzwi wyposażone w uszczelkę i specjalne zamknięcie śluzowe zapewniające doszczelnienie. W miejscu styku uszczelek z przylgnią zatopiony jest przewód grzewczy zapobiegający przymarzaniu uszczelki i skraplaniu wilgoci zawartej w powietrzu. Całość konstrukcji izolującej przestrzeń badawczą pozbawiona jest mostków termicznych, co zapobiega przemarzaniu i podnosi sprawność energetyczną. Wewnątrz znajduje się oświetlenie.

Woda rozprowadzana jest równomiernie na obiekt badawczy za pomocą dysz umieszczonych pod sufitem. W miejscu ustawienia przedmiotu badawczego zainstalowany jest system uszczelnienia i odprowadzenia wody.

Za przestrzenią badawczą zlokalizowane są pozostałe elementy wykonawcze służące do realizacji zmiennych warunków cieplno-wilgotnościowych (agregat chłodniczy, grzałki, pompa, automatyka sterującą). Urządzenia są zasilane poprzez skrzynkę elektryczną.

Całość procesów jest kontrolowana przez sterownik typu PLC i jest nadzorowana za pomocą kolorowego panelu dotykowego 10 cali”. Dokonywana jest również rejestracja wszystkich parametrów urządzenia. Parametry komory rejestrowane są w postaci plików w formacie EXCEL i za pomocą pamięci przenośnej możemy je przegrać na dowolny komputer wyposażony w pakiet OFFICE w celu dalszej obróbki i archiwizacji.

Specyfikacja:

• Wymiary badanych ścianek to min. 2500mm x 2000mm, powierzchnia >6m2.
• Rama na kółkach do montażu modeli badawczych o nośności 4 000 kg.
• Przebieg i czas trwania oddziaływań niezależnie na każdym modelu badanym zgodny z wytycznymi:
  • ETAG 004 pkt. 5.1.3.2.1
  • ETAG 017 pkt. 5.7.1
  • ETAG 018-3 Aneks E (co odpowiada PN-EN 12467:2013 pkt. 7.4.2)
  • PN-EN 16383:2016 pkt. 7.
• Wykonanie ze stali nierdzewnej w miejscach narażonych na czynniki korozyjne
• Zapewniony dostęp (drzwi) do badanych ścianek
• Konstrukcja pozbawiona mostków cieplnych.
• Uszczelki zabezpieczone przed przymarzaniem.
• Konstrukcja ram zapewnia łatwe i bezpieczne przemieszczanie próbek
• Stabilność temperatury w komorze +/-1 °C (w zależności od badanego materiału)
• Pomiar temperatury z rozdzielczością 0,1°C
• Utrzymanie wilgotności w komorze +/-2% (w zależności od badanego materiału)
• Pomiar wilgotności z rozdzielczością 1%
• Automatyka sterująca zapewnia:
  • możliwość ustawiania ilości cykli, rejestracja ilości wykonanych cykli badawczych (z pamięcią w momencie zaniku zasilnia);
  • rejestrację zmian temperatury w czasie (zapis elektroniczny z możliwością wykonania wykresu);
  • sterowanie ręczne i automatyczne – badanie bez konieczności sprawowania ciągłego nadzoru;
  • zintegrowane procedury kalibracyjne;
  • graficzne i cyfrowe prezentacje wszystkich ważnych parametrów testu w trybie on-line oraz wynikowe z możliwością dalszej obróbki w formacie np. EXCEL itp.;
  • ekran wyświetlający główne parametry: temperatura, wilgotność, czasy, ilość cykli itp.
• Ilość wody w zbiorniku buforowym kontrolowana, automatyczne uzupełnienie wody
• Zbiornik buforowy wyposażony w stabilizację temperatury wody (grzanie i chłodzenie)
• System deszczowni jest wyposażony w stację uzdatniania wody.
• Przepust w ścianie do celów metrologicznych

Wymagania instalacyjne:

Zapotrzebowanie na miejsce całości konstrukcji 3000mm x 5000mm x 3300mm ( głębokość x szerokość x wysokość). Możliwość dostosowania wymiarów komory do wymiarów pomieszczenia.

• Moc zainstalowana 10-30kW
• Średnia moc chwilowa 4-8kW
• Wymagane Media:
• Instalacja elektryczna 400V
• Woda sieciowa
• Odprowadzenie wody do kanalizacji
• Wypoziomowana posadzka na obszarze pod komorą jak i w miejscach przemieszczania i sezonowania ram badawczych.

Uwagi:

Jesteśmy otwarci na wszelkie uwagi dotyczące wykonania komory jak i parametrów jej pracy.

Możliwość dostosowania wymiarów urządzenia do wymiarów pomieszczenia w którym ma stać.

Warunki realizacji

Termin realizacji: do 20 tygodni od otrzymania zlecenia

Gwarancja: 12 miesięcy z możliwością wydłużenia do 36 miesięcy
